Hliníkový rám s průhlednou výplní

Moderní transparentní protihlukové stěny jsou tvořeny průhlednou plastovou výplní (PLEXIGLAS SOUNDSTOP XT, PLEXIGLAS SOUNDSTOP GS CC, nebo polykarbonát MAKROLIFE MAKROSOUND) uloženou do certifikovaného hliníkového celoobvodového rámu.

Certifikace dle norem ČSN EN 14388.

Kontaktujte technického poradce pro toto zboží

Hliníkový rám
s průhlednou výplní

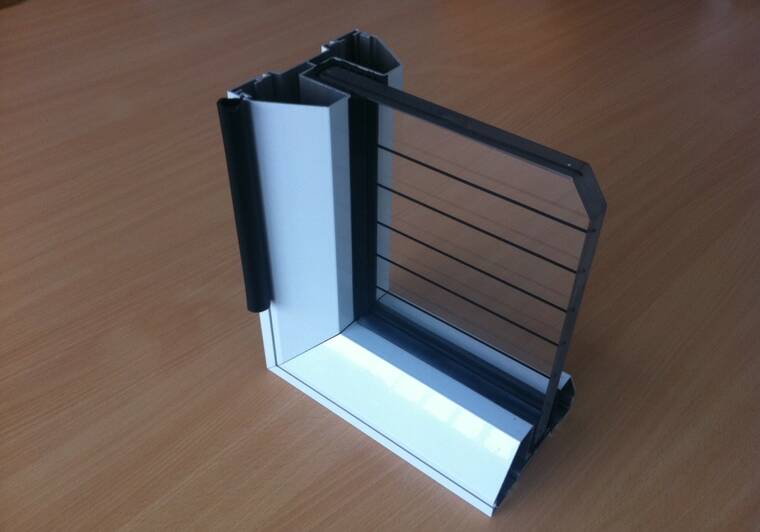

Plastová deska je uložena v drážce v EPDM U profilu a může v rámu volně dilatovat. Systém zasklení průhledných výplní tak už nepoužívá přítlačné ocelové L profily a rozpěrné šrouby. Hliníkový rám se zasouvá do sloupků HEA/HEB 140 -200 mm a je dotěsněn ke sloupku s dutými EPDM profily. Montáž systému je rychlá a efektivní. Lakování v široké škále barevných odstínů umožňuje individuální designová řešení transparentních stěn.

  • stabilita díky masivnímu hliníkovému rámu
  • vertikální napojení panelů pomocí systému pero-drážka
  • možnost vertikálního napojení na hliníkové odrazivé nebo pohltivé panely pomocí systému pero-drážka
  • široká paleta barevných odstínů hliníkových rámů pro individuální designové řešení
  • moderní a příjemný vzhled pro integraci do okolního prostředí
  • vysoká odolnost vůči stárnutí a korozi
  • vysoká odolnost vůči působení UV záření a barevná stálost použitých materiálů
  • 100% recyklovatelnost použitých materiálů
  • životnost minimálně 30 let
  • průhyb a zatížení certifikováno dle ČSN EN 1794-1
  • certifikace dle norem pro protihlukové stěny ČSN EN 14388

Výhody hliníkových rámů

ve srovnání s uchycením desek do PHS pomocí ocelových L profilů a rozpěrných šroubů:

  • Transparentní výplň uložena v drážce v EPDM profilu v celoobvodovém rámu se chová jako membrána, a díky tomu je schopna odolávat vyšším zatěžovacím silám. Navíc může volně dilatovat, což výrazně přispívá ke zvýšení její životnosti.
  • Zpevnění transparentní výplně celoobvodovým rámem zaručuje vyšší odolnost vůči poškození vnější silou např. při autonehodě.
  • Systém je složen z méně prvků, které vyžadují následnou údržbu.
  • Jednodušeji lze řešit dilatační pole.
  • V případě poškození panelu vnější silou, např. při autonehodě umožňuje systém díky jednoduššímu upevnění rychlejší výměnu poškozeného panelu a kratší dobu omezení provozu.
  • Transparentní panely nelze demontovat bez použití mechanizace, čímž je omezeno riziko odcizení výplní nebo úhelníků.
  • Montáž výplní pomocí přítlačných ocelových L profilů představuje riziko poškození PKO na hranách otvorů a možnost následné koroze v místech, která se nedají bez demontáže v průběhu životnosti kontrolovat.
  • Výroba panelů probíhá v dílenském prostředí s vyloučením klimatických vlivů


HZS Liberecký kraj

Zkouška průchodnosti protihlukovou stěnou

V červenci 2013 jsme ve spolupráci s HZS Libereckého kraje a firmou Aerolux s.r.o. provedli praktický test průchodnosti protihlukovou stěnou s výplní PLEXIGLAS® SOUNDSTOP XT. Cílem zkoušky bylo zjistit, za jaký čas dokážou hasiči tyto stěny překonat s vybavením běžně umístěným na mobilní požární technice (motorová kotoučová pila, řezné kotouče na kov a rescue kotouče, motorová pila řetězová, nože, pákové nůžky apod.).
