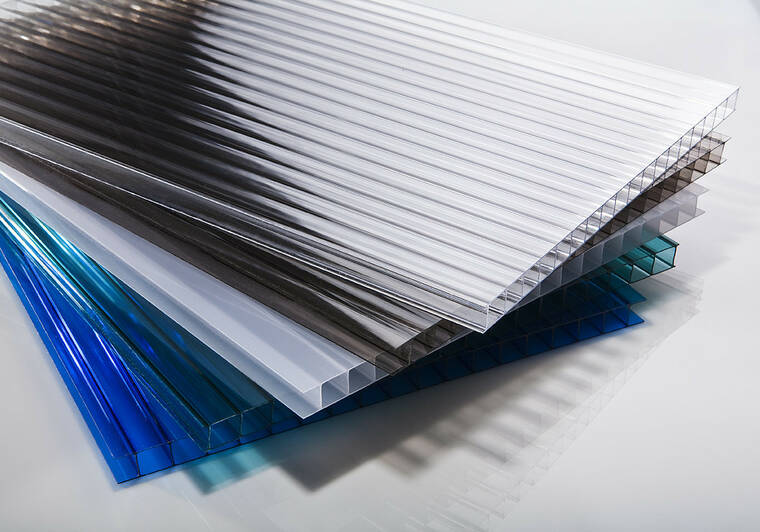

Polycarbonatplatten
- Aufstellung U-Werte der Platten AKYVER
- Technische Eigenschaften der Platten GRIPTECH
- Mechanische Eigenschaften
- Biegeradius
- Physikalische Eigenschaften
- Widerstandsfähigkeit gegen Chemikalienwirkung
- Akustische Eigenschaften der Platten AKYVER
- Lichtdurchlässigkeitkoeffizient (%)
- Lichtdurchlässigkeit (%)
- Verhalten im Feuer - Brennbarkeitklassen
Aufstellung U-Werte der Platten AKYVER
| AKYVER | U-Wert (W/m2 ¦C) | Flächengewicht (kg/m2) |
|---|---|---|
| 4 mmá2W | 3,9 | 0,8 |
| 6 mmá2W | 3,5 | 1,3 |
| 8 mmá2W | 3,2 | 1,5 |
| 10 mmá2W | 3,0 | 1,7 |
| 10 mm 4W7 | 2,4 | 1,75 |
| 16 mm 7W12 | 1,7 | 2,6 |
| 20 mm 7W12 | 1,55 | 2,9 |
| 25 mm 7W12 | 1,4 | 3,2 |
| 32 mm 10W16 | 1,1 | 3,7 |
| AKYVER PANEL S3F | 1,59 | 3,5 |
| AKYVER PANEL S8F | 1,05 | 4,0 |
| RODECA PANEL S4F | 1,45 | 4,0 |
| RODECA PANEL S6F | 1,15 | 4,2 |
| RODECA PANEL S7F | 1,05 | 4,2 |
| RODECA PANEL S10F | 1,00 | 4,4 |
| Glas 4 mm | 6,4 | 9,6 |
| Doppelglas 4 + 4 mm | 2,9 | 15,0 |
| Drahtglas 7 mm | 6,3 | 16,0 |
Technische Eigenschaften der Platten AKYVER
Polycarbonat-Wärmeleitfähigkeit: Gamma = 0,20 W/m ¦C
Polycarbonat-Wärmedehnbarkeit: 0,065 mm/m ¦C
Bei der Montage muss der Expansionsspiel durchschnittlich 4 mm je Meter in beiden Richtungen beachtet werden.
Mechanische Eigenschaften
| Eigenschaftstyp | Einheit | Wert | |||
|---|---|---|---|---|---|
| Elastizitätsmodul | N/mm2 | 2100 | |||
| Zugfestigkeit | N/mm2 | > 55 | |||
| Streckbarkeit | % | 6 | |||
| Zugstreckbarkeit | % | > 100 | |||
| Kerbschlagzähigkeit | J/m | 700 | |||
Platten AKYVER (8, 10, 16 mm) bestanden den Schlagtest gemäß DIN 18032.
Biegeradius
| Stärken (mm) | 4 | 6 | 8 | 10 | 16 | 20 | 25 |
| Radius (m) | 0,6 | 0,9 | 1,2 | 1,5 | 2,4 | 3,0 | 3,9 |
Platten AKYVER werden kaltgebogen, wobei der Mindestkrümmungstradius als 150-mal Plattenstärke festgelegt wird.
Physikalische Eigenschaften
| Eigenschaftstyp | Einheit | Wert |
|---|---|---|
| Dichte | g/cm2 | 1,2 |
| Brechungsindex | nD | 1,58 |
| Wasseraufnahmefähigkeit (in 24h) | % | 0,36 |
| Wasserdampf-Durchlässigkeit | g/m2.d | 15 |
| Erweichungspunkt | ¦C | 145 - 150 |
Höchste Temperatur ohne Belastung 135 ¦C, Mindesttemperatur -50 ¦C
Widerstandsfähigkeit gegen Chemikalienwirkung
Platten AKYVER sind widerstandsfähig gegen die Wirkung von gängigen Reinigungsprodukten Andere Stoffe und Chemikalien sollten mit unseren Mitarbeitern konsultiert werden.
Akustische Eigenschaften der Platten AKYVER
| Stärke (mm) | 6 S2F | 8 S2F | 10 S2F | 10 4W7 | 16 | 20 | 25 | 32 | 40 |
| Schalldämmung (dB) | 16 | 16 | 17 | 18 | 21 | 21 | 22 | 23 | 23 |
Schalldämmungsindex gemäß der Norm NFS 31 051.
Lichtdurchlässigkeitkoeffizient (%)
| AKYVER | 4mm | 6mm | 8mm | 10mm | 10mm 4W7 | 16mm 7W12 | 20mm 7W12 | 25mm 7W12 | 32mm 8 |
|---|---|---|---|---|---|---|---|---|---|
| Farbe klar | 85 | 85 | 85 | 85 | 73 | 64 | 64 | 64 | 64 |
| Farbe Opal | je | 64 | 64 | 62 | 57 | 55 | 54 | 50 | 43 |
| Farbe Rauch | je | 44 | 44 | 42 | je | 29 | 25 | 22 | je |
| CONFORT Plus | je | je | je | je | 53 | 50 | 48 | je | je |
| IR CONTROL Opal | je | je | je | je | 53 | 52 | 50 | je | je |
| IR CONTROL green | je | je | je | je | 48 | 44 | 42 | je | je |
| IR CONTROL grey | je | je | je | je | 44 | 42 | 40 | je | je |
| HEATBLOC | je | je | je | je | je | je | je | je | 32 |
Diese Werte der Lichtdurchlässigkeit waren gemäß der NF-Norm P38-511 gemessen.
Lichtdurchlässigkeit
 |
UV | Ultraviolett | 136 a× 380 Nanometer¨ |
| V | sichtbar | 380 a× 760 Nanometer¨ | |
| IRp | Kurze Infra | 760 a× 1.400 Nanometer¨ | |
| IRm | Mittlere Infra | 1.400 a× 3.000 Nanometer¨ | |
| IRI | Lange Infra | Mehr als 3 000 Nanometer |
Verhalten im Feuer - Brennbarkeitklassen
| Stärke (mm) | 4 | 6 | 8 | 10 | 16 | 20 | 25 | 32 |
|---|---|---|---|---|---|---|---|---|
| Europäische Union EN 13501-1 |
B - s1, d0 | B - s1, d0 | B - s1, d0 | B - s1, d0 | B - s1, d0 | B - s1, d0 | B - s1, d0 | B - s1, d0 |
| Tschechische Republik | C1 | C1 | C1 | C1 | C1 | C1 | C1 | C1 |
| Deutschland DIN 4102 | B1 | B1 | B1 | B1 | B2 | B2 | B2 | B2 |
| Frankreich | M1 | M1 | M2 | M2 | M2 | M2 | M2 | M2 |
