CELOHLINÍKOVÝ SYSTÉM
PROTIHLUKOVÝCH PANELŮ WAG

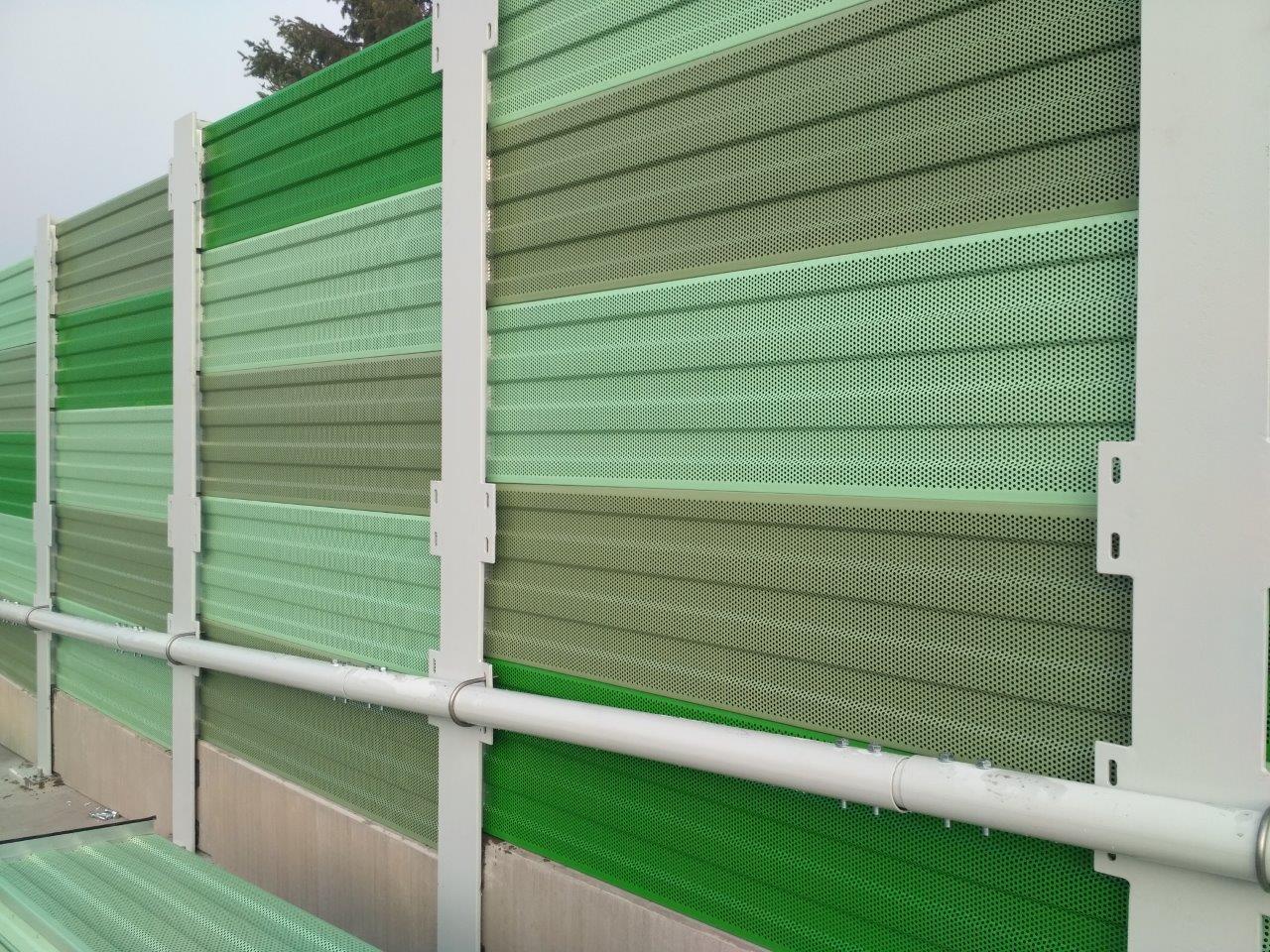

Pohltivé/odrazivé akustické hliníkové panely WAG jsou určené pro stavbu protihlukových stěn, zejména silničních a železničních koridorů. Jsou použitelné i pro odhlučnění technologií v průmyslových výrobách a na střechách budov.
Splňují kompletní požadavky dle evropských norem EN 14388.
Výrobce:
Technický list:
Kontaktujte technického poradce pro toto zboží
Akustické hliníkové panely WAG mají vynikající akustické vlastnosti, nízkou hmotnost a dlouhou životnost. Jsou 100% recyklovatelné.
Evropské směrnice pro konstrukci protihlukových stěn zároveň požadují, aby protihlukové bariery měly příjemný design, byly dobře začleněny do krajiny a pozitivně působily na řidiče a jeho spolujezdce. Panely jsou dodávány ve standardní výšce 500 mm, šířce 125 mm / 80 mm (typ AB) a délkách max 5000 mm (typ B), max 6000 mm (typ A) a jsou určeny pro osazení do ocelových sloupů řady HEB, HEA - 120/140/160/180/200/220.
Typy panelů

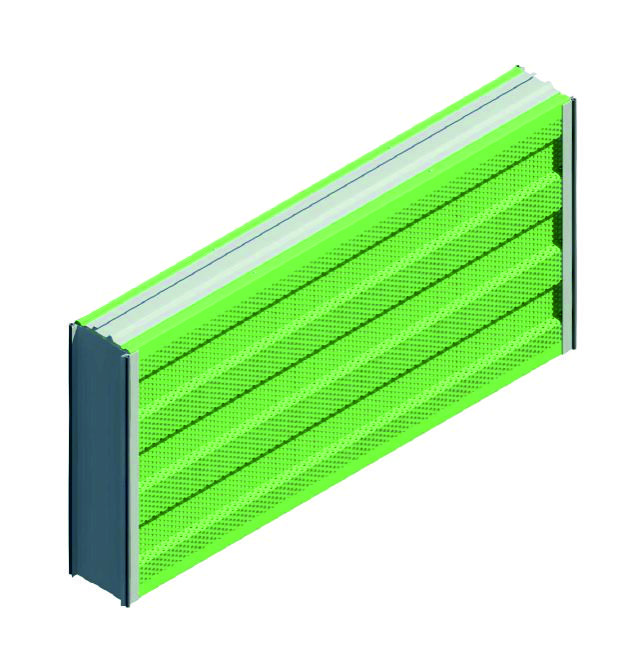

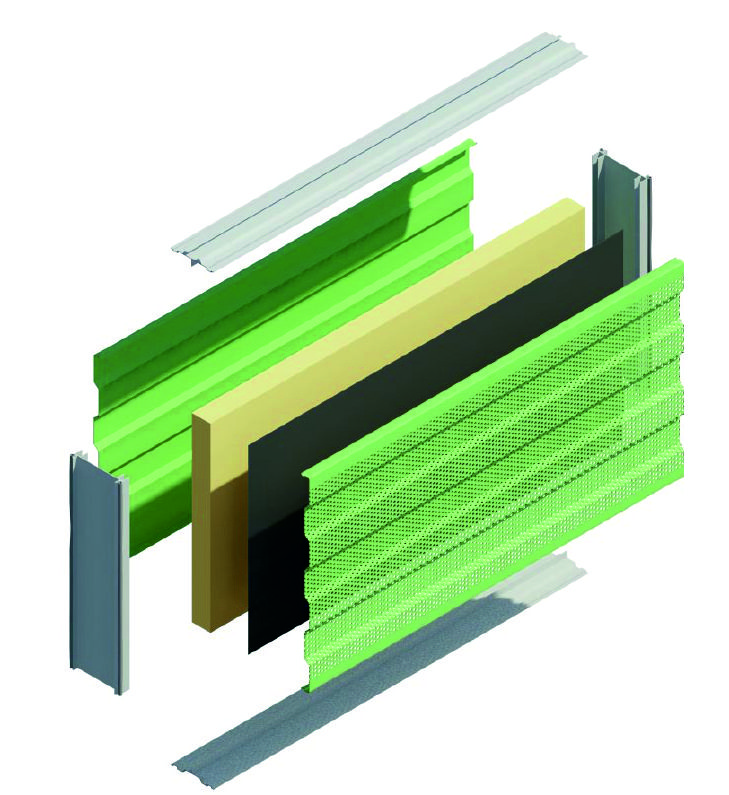

TYP A
celoobvodvý hliníkový rám, bočnice s EPDM těsněním
TYP B
hliníkové bočnice s EPDM těsněním
Jednostranně pohltivý
akustický panel WAG WNC
- WNC A (WAG NOISE CATCHER TYP A)
určený pro montáž do profilů HEA/B 160-220 - WNC B (WAG NOISE CATCHER TYP B)
určený pro montáž do profilů HEA/B 160-220 - WNC AB (WAG NOISE CATCHER TYP AB)
určený pro montáž do profilů HEA/B 120-140
Oboustranně pohltivý
akustický panel WAG WN2C
- WN2C A (WAG NOISE DOUBLE CATCHER TYP A)
určený pro montáž do profilů HEA/B 160-220 - WN2C B (WAG NOISE DOUBLE CATCHER TYP B)
určený pro montáž do profilů HEA/B 160-220 - WN2C AB (WAG NOISE DOUBLE CATCHER TYP AB)
určený pro montáž do profilů HEA/B 120-140
Odrazivý
akustický panel WAG WNR
- WNR A (WAG NOISE REFLECTOR TYP A)
určený pro montáž do profilů HEA/B 160-220 - WNR B (WAG NOISE REFLECTOR TYP B)
určený pro montáž do profilů HEA/B 160-220 - WNR AB (WAG NOISE REFLECTOR TYP AB)
určený pro montáž do profilů HEA/B 120-140
Odrazivý
akustický panel WAG WNR+
se zvýšenou vzduchovou neprůzvučností
- WNR+ A (WAG NOISE REFLECTOR TYP A)
určený pro montáž do profilů HEA/B 160-220 - WNR+ B (WAG NOISE REFLECTOR TYP B)
určený pro montáž do profilů HEA/B 160-220
Vlastnosti hliníkových protihlukových panelů
| Výška panelu | 500 mm jiné výšky panelu nebo zkosené tvary na přání |
| Délky panelu (mm) | max. 6000 (typ A) max. 5000 (typ B) |
| Síla panelu | 125 mm pro montáž do profilů HEA/B 160-220 85 mm pro montáž do profilů HEA/B 120-140 |
| Barva | libovolné odstíny RAL |
| Hořlavost | třída 3 |
| Ochrana životního prostředí | 100% recyklovatelný materiál |
| Určeno pro | ocelové sloupky řady HEA/HEB 120/140/160/180/200/220 |
Akustické vlastnosti protihlukových panelů
| Typy panelů | Typ | Zvuková izolace Rw | Index vzduchové neprůzvučnosti DLR | Třída izolace dle EN 1793-2 | Zvuková pohltivost DLa | Třída absorpce dle EN 1793-1 | |
|---|---|---|---|---|---|---|---|
| Jednostranně pohltivý |
WNC | A/B | 32 dB | 26 dB | B3 | 14 dB | A4 |
| Oboustranně pohltivý | WN2C | A/B | 31 dB | 26 dB | B3 | 12 dB | A4 |
| Odrazivý | WNR | A/B | 32 dB | 21 dB | B2 | - | A0 |
| WNR+ | A/B | 32 dB | 28 dB | B3 | - | A0 |
| WNC typ B | Dle normy | |
|---|---|---|
| Zvuková odrazivost „in situ” |
DLRI=8 dB | EN 1793-5 |
| Zvuková neprůzvučnost „in situ” |
DLSI,E=29 dB DLSI,P=29 dB DLSI,G=29 dB |
EN 1793-6 |
