Nová generace „zelených“ protihlukových panelů PLANTA

má příjmný, moderní design, výbornou mechanickou stabilitu, vynikající zvukově pohltivé vlastnosti a je snadno začlenitelná nejen do intraviánu měst a obcí, ale i do volné krajiny. Protihlukové panely PLANTA jsou vyráběny v široké škále barevných odstínů, mají širokou škálu kompolentů pro individuální designová řešení a jsou vhodné pro porůstání popínavými rostlinami, čímž je možné protihlukové stěny lépe začlenit do okolního protoru a přírody.

Panely PLANTA jsou vhodné pro pro stavbu protihlukových stěn silničních a železničních koridorů a splňují kompletní požadavky dle evropských norem EN 14388.

Panely mají životnost více než 30 let a jsou 100% recyklovatelné.

Výrobce:   Výrobce KOHLHAUER

Kontaktujte technického poradce pro toto zboží

Mgr. Lenka Martinovská

telefon: +420 483 360 062
mobil: +420 604 216 814

lenka.martinovska@titan-multiplast.cz

Netransparentní protihlukové panely  v široké škále barevných odstínů vhodné pro porůstání popínavými rostlinami, čímž je možné protihlukové stěny lépe začlenit do okolního prostoru a přírody.

  • dokonalá stabilita díky robusnímu hliníkovému rámu
  • pevné vertikální napojení panelů pomocí systému pero-drážka
  • větrací a odvodňovací kanálky pro zajištění stability parametrů útlumu hluku
  • nový, patentovaný systém umožňující variabilitu montáže do různých typů sloupků řady HE pro rychlou montáž
  • modulární systém výšek panelů (3.960 x 1.000 mm, 3.960 x 500 mm) pro realizaci velkých i malých projektů
  • systém vyrovnávacích profilů (použitelných i ve více vrstvách) pro snadné kopírování terénu
  • široká paleta barevných odstínů komponentů PLANTA pro individuální designové řešení

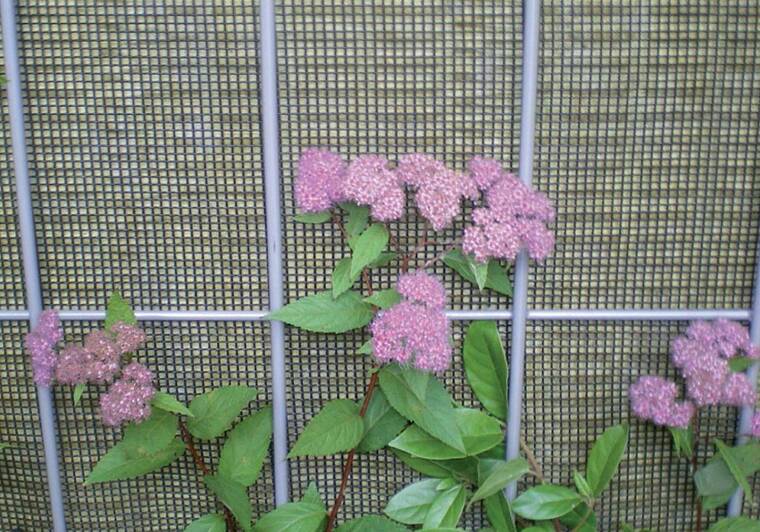

  • možnost jednostraného nebo oboustraného porůstání popínavými rostlinami
  • moderní a příjemný vzhled pro integraci do okolního prostředí
  • vysoká nodolnost vůči stárnutí a korizi
  • vysoká odolnost vůči působení UV záření a barevná stálost použitých materiálů
  • 100% recyklovatelnost použitých materiálů
  • životnost minimálně 30 let
  • průhyb a zatížení certifikováno dle ČSN EN 1794-1
  • certifikace dle norem pro protihlukové stěny ČSN EN 14388

Montážní doplňky

Vyrovnávací profil 100
Rozměr 3960 x 100 x 122 mm
pro snadné kopírování PHS v nerovném terénu jako spodní element nebo designový prvek v ploše stěny (použitelných i ve více vrstvách)
Vyrovnávací profil 100
Vyrovnávací profil 25
Rozměr 3960 x 25 x 113 mm
pro snadné kopírování PHS v nerovném terénu jako spodní element
Vyrovnávací profil 25
Krycí, uzavírací profil (zaklapávací)
3960 x 24,5 x 117 mm
pro elegantní ukončení horního okraje stěny panelů PLANTA
Krycí, uzavírací profil
Mřížková tkanina TECHNO-TEX
v odstínech zelená, černá nebo s,hliníkovým efektem
pro ještě lepší vzhled protihlukové stěny PLANTA
Mřížková tkanina TECHNO-TEX
Akustická fólie
k dosažení speciálních nárooků na vzduchovou neprůzvučnost (> RW 33 dB) a zvukovou pohltivost (> DLα) 12 dB Akustická fólie
Závěsný šroub
ke kotvení do objímek v horní hraně panelů PLANTA pro snadnou montáž Závěsný šroub
Montážní pero
pro jednoduchou a rychlou montáž panelů PLANTA do ocelových sloupků Montážní pero



Specifické vlastnosti pro protihlukové stěny

  Norma / Jednotka Hodnota Třída
Vzduchová neprůzvučnost ČSN EN 1793-2 28 dB B3
Zvuková pohltivost ČSN EN 1793-1 12 dB A4
Max. povolené zatížení větrem kN/m2 2,0
Hmotnost panelu kg/m2 45
Tloušťka panelu mm 122
Odolnost proti ohni ISO 1716
ISO 1182
  A1

Základní prvky systému

Standardní panel Horní panel Spodní, soklový panel
Standardní panel PLANTA Vrchní panel PLANTA Spodní panel PLANTA
3960 x 1000 mm 3960 x 500 mm
použití v horním poli PHS
3960 x 500 mm
použití ve spodním poli PHS
pro montáž do profilů HEA / HEB 160

Přehled RAL odstínů

Červená Modrá Zelená Metalíza Bílá Šedá
3001 3003 5017 6005 6011 9007 9010 7004 7035 7040
