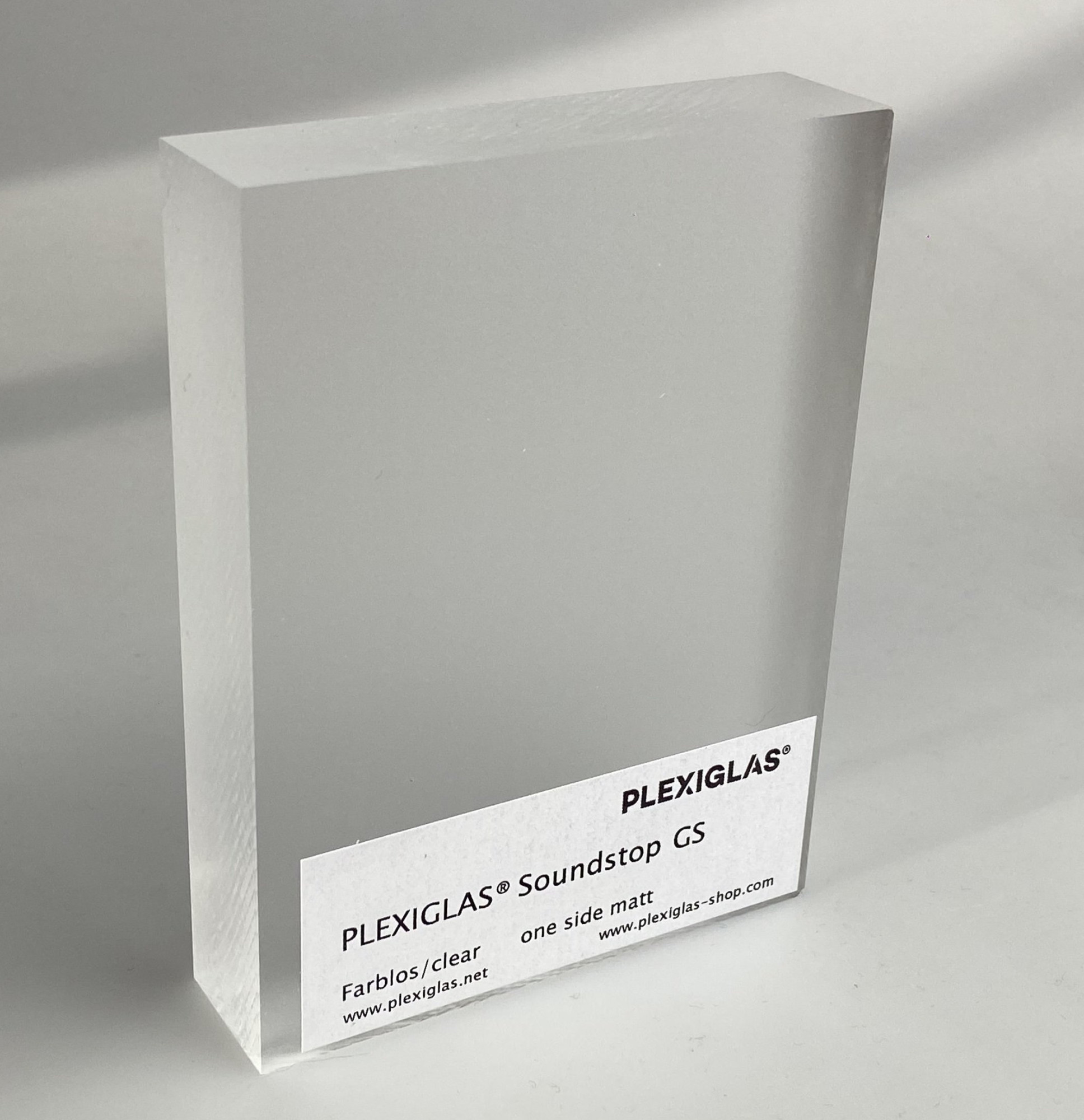

Protihlukové výplně z litého plexiskla PLEXIGLAS® SOUNDSTOP GS CC™

vyztužené integrovanými polyamidovými vlákny se vyznačují vysokou propustností světla, dobrou odrazivostí hluku, vysokou odolností vůči UV záření, nízkou hmotností a vysokou mírou bezpečnosti při rozbití. Plexisklo má 10x vyšší rázovou houževnatost v porovnání se sklem a zároveň je o 50% lehčí. Desky PLEXIGLAS® GS CC se používají především na protihlukové stěny na mostech nad silničními a železničními koridory.

Desky jsou kompletně certifikované dle ČSN EN 14388 a normativů pro protihlukové stěny ZTV-Lsw 06.

Výrobce:   Výrobce materiálu Evonik

Kontaktujte technického poradce pro toto zboží

Desky z litého plexiskla vyztužené integrovanými polyamidovými vlákny s vysokou mírou bezpečnosti při rozbití, propustností světla, odolností vůči UV záření a dobrou odrazivostí hluku.

  •
  • vynikající akustické vlastnosti, vzduchová neprůzvučnost DLR
  • skvělé optické vlastnosti, bez deformací obrazu ve srovnání s polykarbonátem
  • výborná propustnost světla
  • nízká hmotnost ve srovnání se sklem
  • vysoká odolnost proti UV záření a povětrnostním vlivům
  • nejdelší životnost ve srovnání se všemi ostatními plasty

Certifikace protihlukových výplní

Všechny dodávané materiály jsou certifikovány v ČR a vyhovují normám pro pozemní komunikace a železniční koridory ČSN EN 14388, ČSN EN 1793-2, ČSN EN 1794-1 příloha A, ČSN EN 1794-1 příloha B, ČSN EN 1794-1 příloha C, ČSN EN 1794-1 příloha E, ČSN EN 1794-2 příloha A, ČSN EN 1794-2 příloha B, a jsou schválené Správou železnic pro použití na dráze.

Základní vlastnosti
protihlukových výplní SOUNDSTOP

  •
  • rozsah provozních teplot ( -40 až + 90 °C )
  • certifikace dle ČSN EN 14388 ( ČSN EN 1793 a 1974 ) pro použití v PHS
  • recyklovatelnost materiálu
  • snadná údržba PHS
  • 10 let záruka min. 35 let životnost materiálu
  • PA vlákna odstín černý a odstín čirý, horizontálně nebo vertikálně
  • certifikace dle CSN EN 1794-2 příloha B - Nebezpečí padajících úlomků třída 5/6 (:2004), třída 4 (:2011)
Standardní rozměry
Formáty (mm) 2000 x 2000
2000 x 2500
2000 x 3000
2000 x 4000
2000 x 5000
Tloušťky (mm) 15 20 25

BAREVNÉ ODSTÍNY

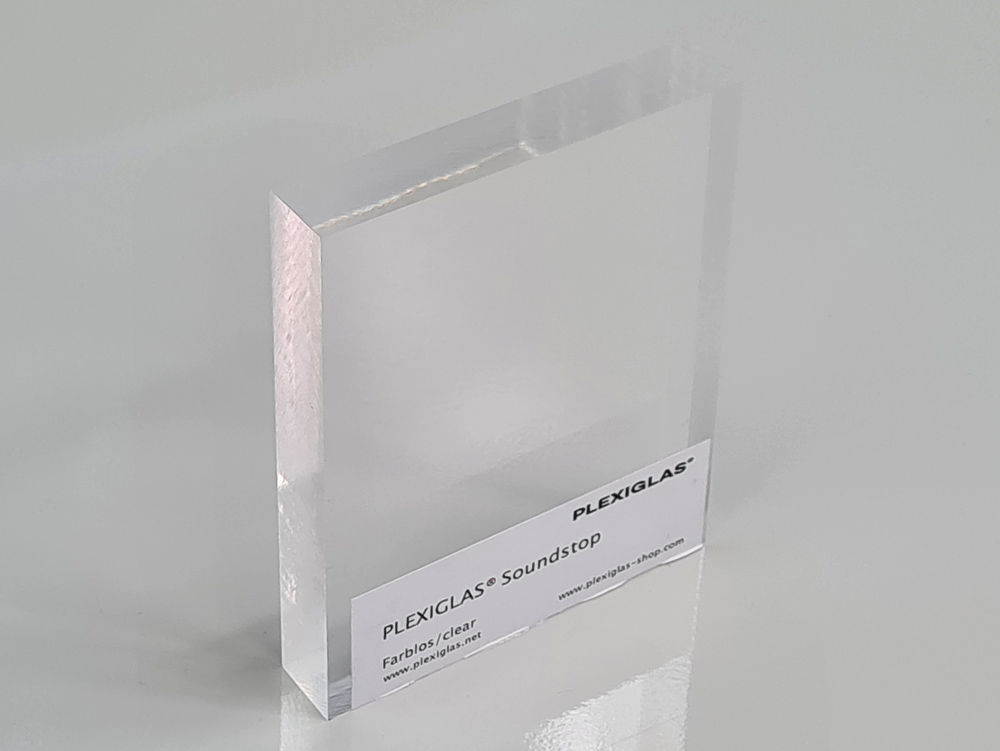

Plexiglas® Soundstop






Úprava výplní
proti náletu ptáků

Na transparentních výplních protihlukových stěn je nezbytné zajistit účinné opatření pro ochranu ptactva. Ke snížení počtu kolizí ptáků s průhlednými výplněmi protihlukových stěn je třeba použít některý z otestovaných a schválených systémů ochrany.

Úpravy schválené  dle Tp104 (ŘSD)

  • Sytém BIRD GUARD
    integrované svislé nebo vodorovné černé linky šíře 2 mm v osové rozteči 30 mm, nebo integrované svislé bílé pruhy šíře 20 mm s mezerou 100 mm.

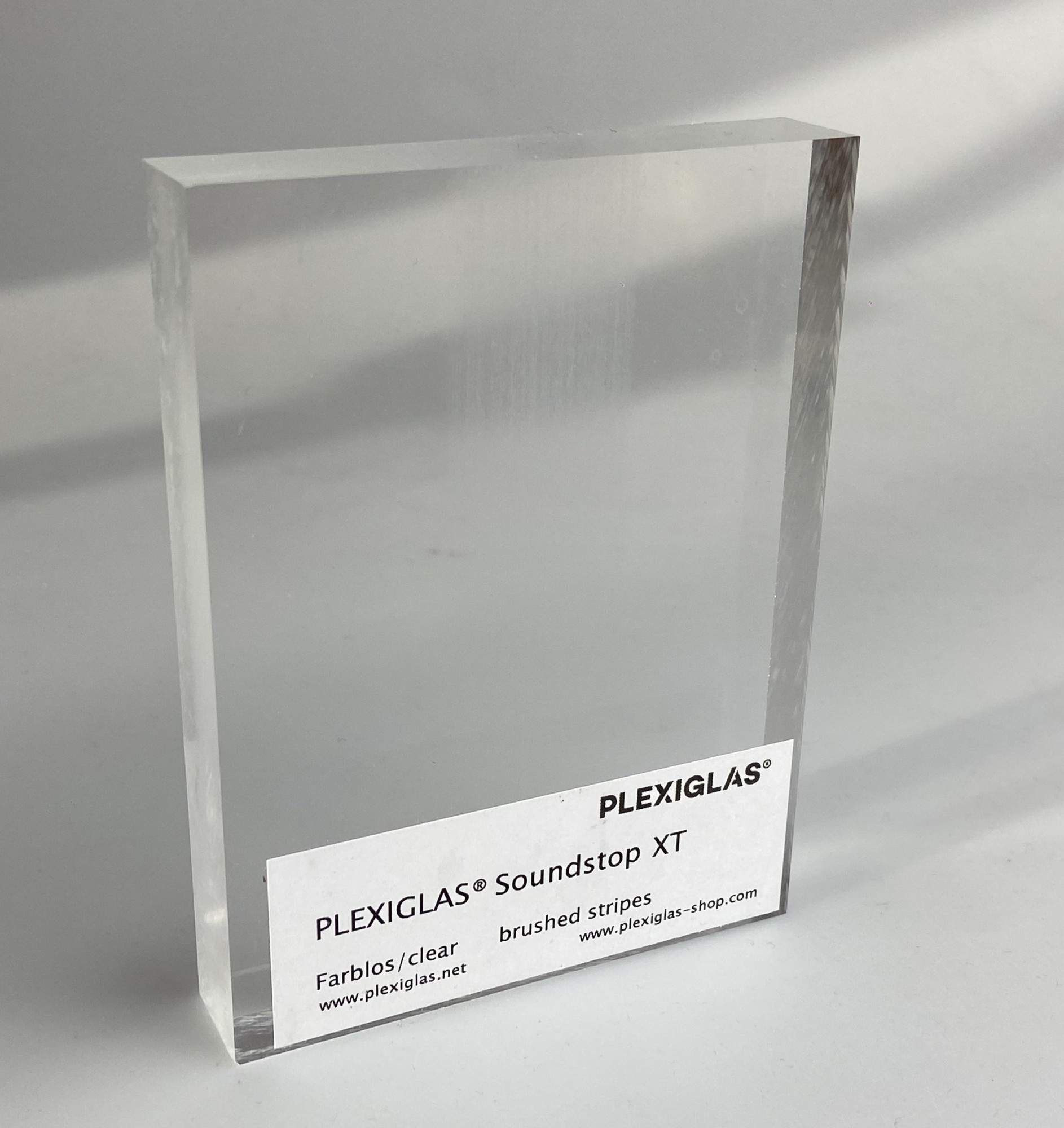

  • Pískované pruhy
    svislé pruhy šíře 20-30 mm s mezerou maximálně 100 mm, vodorovné pruhy šíře 20-30 mm s mezerou maximálně 100 mm.
  • Integrovaná černá polyamidová vlákna

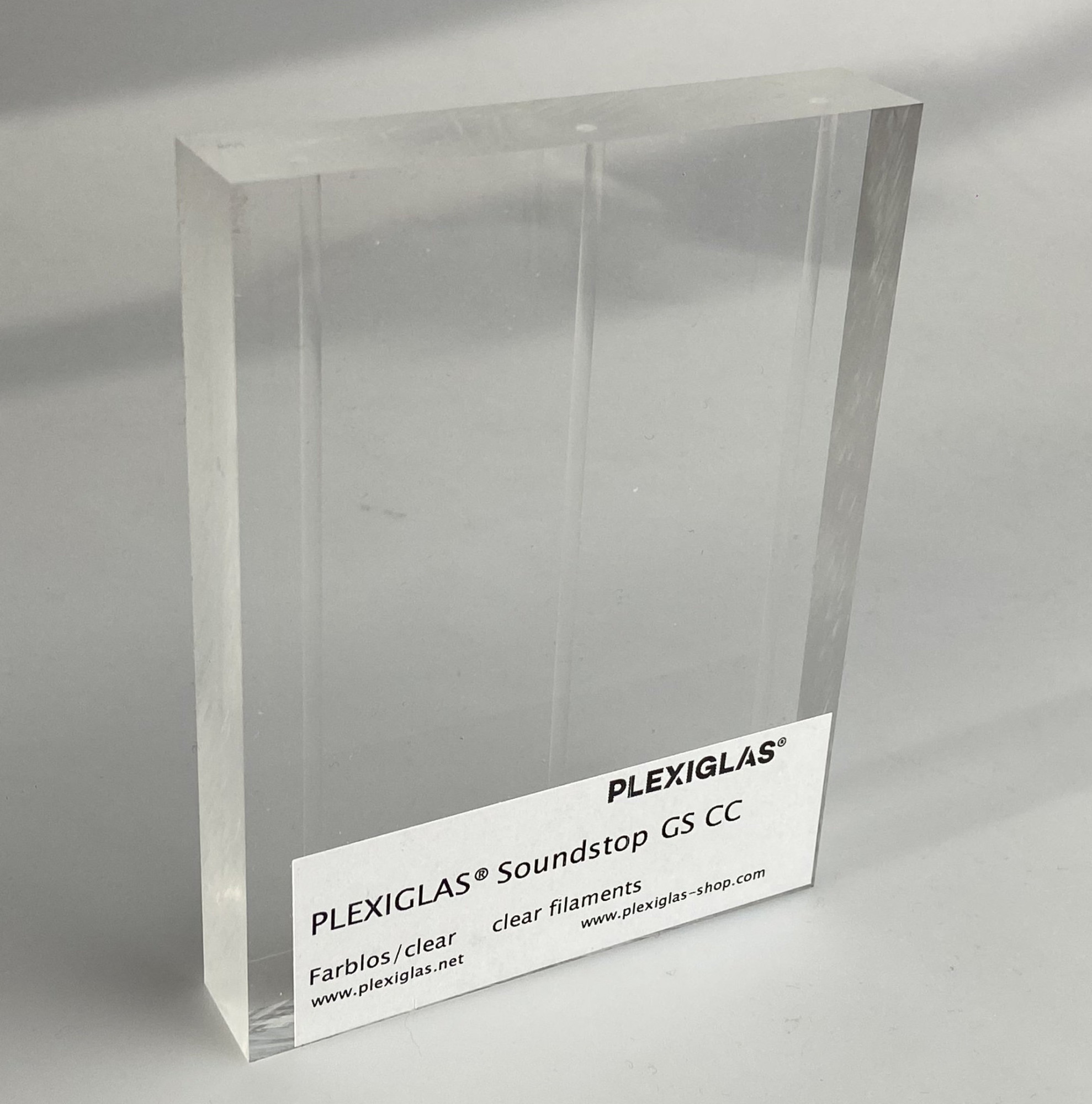

    svislá nebo vodorovná vlákna průměr 2 mm, rozteč 30 mm integrovaná do materiálu PLEXIGLAS Soundstop GSCC.
  • Tištěné černé linky
    svislé nebo vodorovné černé linky šíře 2 mm, rozteč 30 mm tištěné technologií sítotisku.



Další úpravy proti náletu ptáků

  • Pískované pruhy design tráva tzv. „švýcarské šrafování“.
  • Gravírované siluety stromů a keřů.



Varovná opatření účinně snižují riziko mortality ptáků při nalétávání do transparentních ploch. Neznačené průhledné desky ptáci nevnímají, a proto dochází k častým kolizím s nimi. Nalepené silulety dravců nejsou dostatečným opatřením ke zviditelněním stěn pro ptáky. Barevné tónování transparentních výplní je dle TP104 doporučené jako podpůrné opatřené k ochraně před nalétáváním ptáků.

Polep pruhů ze samolepících PVC folií je nevhodná a nedostatečná úprava, která může být příčinnou vzniku napěťových trhlin a prasklin, a tím výraznému zkrácení životnosti transparentní výplně.  Životnost PVC fólií není srovnatelná s životností materiálu PLEXIGLAS® Soundstop!

Experimentální zkoušky potvrdily, že materiály PLEXIGLAS® Soundstop XT BIRD GUARD s černými horizontálními nebo vertikálními linkami šíře 2 mm, rozteč 30 mm a PLEXIGLAS® Soundstop GSCC s integrovanými černými horizontálními nebo vertikálními polyamidovými vlákny mají nejvyšší účinnost redukce kolizí ptáku s transparentními plochami PHS, při nejmenším podílu zakrytí transparentní plochy ( pouze 6,7% ) a životnost shodnou s životností PHS.

Pískované vodorovné a svislé pruhy byly v rámci experimentu také vyhodnoceny jako vysoce účinné a efektivní opatření s vysokou mírou účinnosti ve snížení mortality ptáků.


Záruky
protihlukových stěn

Stabilita optických vlastností
Propustnost světla

Desky PLEXIGLAS Soundstop XT a GSCC si po celou dobu své živostnosti zachovávají brilantní čirost a vysokou propustnost světla. Hodnota propustnosti světla dle normy DIN 5036 nového materiálu PLEXIGLAS Soundstop v čirém odstínu více než 90%. Výrobce materiálu společnost Röhm, provedl měření propustnosti světla vzorků materiálu PLEXIGLAS Soundstop, který byl 35 let zabudován do konstrukce protihlukové stěny u dopravní komunikace. Tento experiment potvrdil, že u materiálu PLEXIGLAS Soundstop došlo k poklesu hodnoty propustnosti světla za 35 let pouze o 2%. Dle normy DIN 5036 byla naměřena propustnost 88%.

Stabilita mechanických vlastností
Modul pružnosti a pevnosti v tahu

Na rozdíl od ostatních plastů, nedochází u materiálu PLEXIGLAS Soundstop XT a GSCC po dobu živostnosti ke změnám mechanických vlastností. Podle normy ČSN EN ISO 527 je hodnota E-modulu nového materiálu PLEXIGLAS Soundstop minimálně 3100 MPa a pevnost v tahu 65 MPa. Výrobce materiálu společnost Röhm, provedl měření mechanických vlastností vzorků materiálu PLEXIGLAS Soundstop, který byl 10 let zabudován do konstrukce protihlukové stěny u dopravní komunikace. Tento experiment potvrdil stálost mechanických vlastností, protože u materiálu PLEXIGLAS Soundstop došlo po 10 letech k poklesu hodnoty E-modulu pouze na 2800 MPa a poklesu pevnosti v tahu pouze 60 MPa.


Úpravy výplní
proti graffity

Ochrana ptactva
PLEXIGLAS® Soundstop BIRDGUARD

Černé linky nebo bílé pruhy jsou ze spodní strany natištěné na slabou PMMA folii, a při výrobním procesu extruze materiálu je tato folie za tepla zaválcovaná do povrchu desek PLEXIGLAS® Soundstop XT. Díky této unikátní technologii výroby desek je možné garantovat 100% odolnost proti omytí ochranných prvků černých linek nebo bílých proužků při odstraňování graffiti.

Tvrzený povrch
PLEXIGLAS® Soundstop KASI

Tvrzený povrch KASI se vyznačuje vynikající odolností proti povětrnosti, vysokou chemickou odolností a vynikající ochranou proti abrazi, poškrábání a graffiti. Této vlastnosti je docíleno oboustrannou vrstvou ze speciálního tvrzeného silikonu. Povrch vykazuje sníženou přilnavost barev a grafiti je možné z povrchu snadno odstranit.

Neoriginální , dodatečné antigraffiti úpravy desek PLEXIGLAS® Soundstop  mohou být aplikovány pouze se souhlasem výrobce RÖHM. Nevhodná dodatečná úprava muže být příčinou napěťových trhlin a prasklin, a tím zkrácením životnosti materiálu.


HZS Liberecký kraj

Zkouška průchodnosti
protihlukovou stěnou

V červenci 2013 jsme ve spolupráci s HZS Libereckého kraje a firmou Aerolux s.r.o. provedli praktický test průchodnosti protihlukovou stěnou s výplní PLEXIGLAS® SOUNDSTOP XT. Cílem zkoušky bylo zjistit, za jaký čas dokážou hasiči tyto stěny překonat s vybavením běžně umístěným na mobilní požární technice (motorová kotoučová pila, řezné kotouče na kov a rescue kotouče, motorová pila řetězová, nože, pákové nůžky apod.).

Specifické vlastnosti pro použití v PHS

  Norma Jednotka Hodnota
Tloušťka desek / útlum hluku     mm / dB 15 / 30
mm / dB 20 / 32
Odstíny desek transparentní čirý, Sky Blue, Steel Blue, Midnight Blue
Sea Green, Forest Green, Spring Green, kouřový (Smoky Brown)

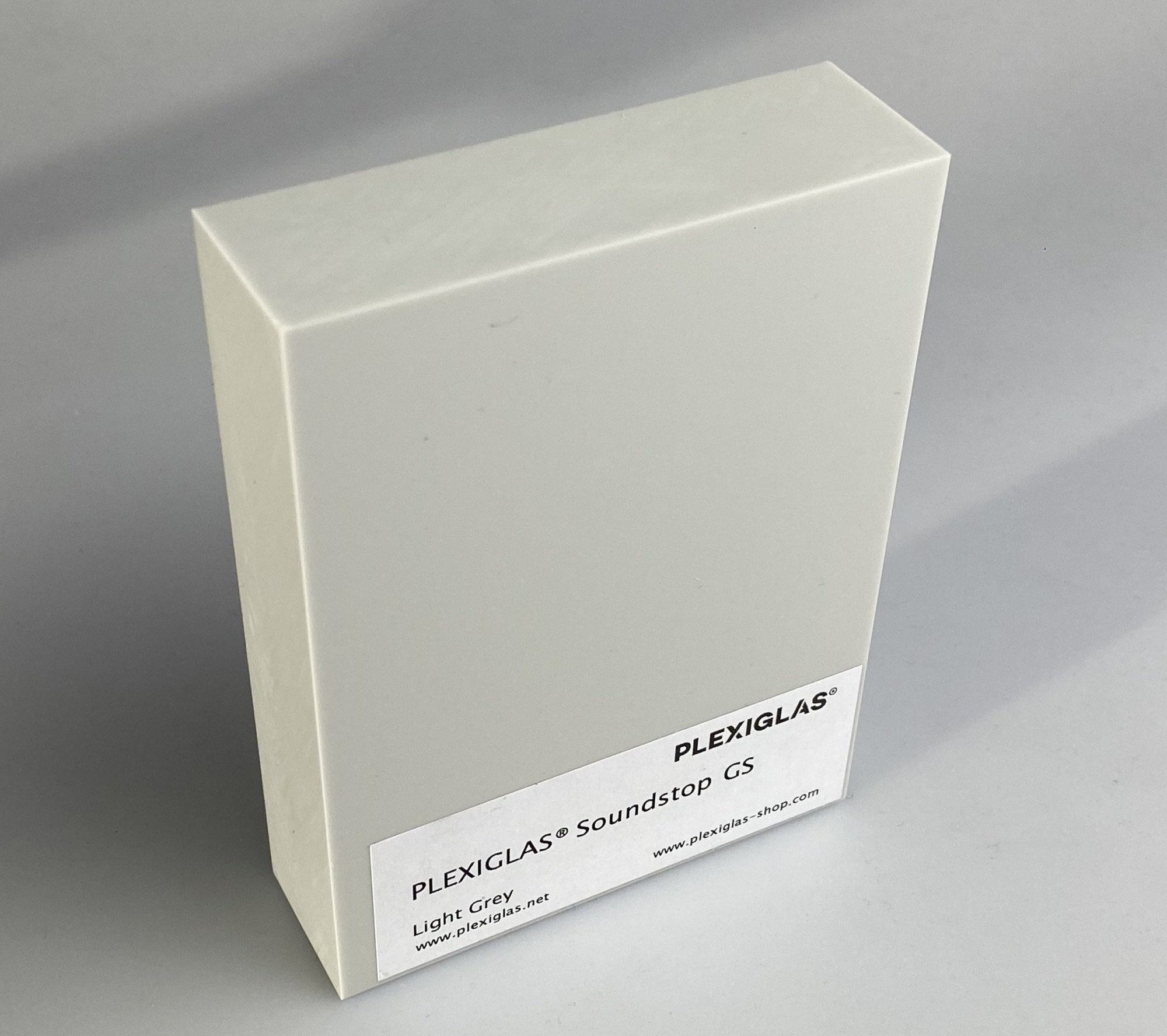

netransparentní Blue Grey, Light Blue, Mint Green
Povrchové úpravy černá a čirá PA vlákna, pískované pruhy
Reakce na oheň ČSN EN 13501-1   třída E
Chování v ohni ČSN EN 1794-2 (příloha A)   třída 3
Nebezpečí padajících úlomků ČSN EN 1794-2 (příloha B)   :2004 třída 5/6
:2011 třída 4

* antigrafiti oboustranný coating proti vandalismu snižující riziko poškrábání

Fyzikální vlastnosti

  Norma Jednotka Hodnota
Hustota ISO 1183 g/cm 1,19
Tvrdost vtlačením kuličky ISO 2039-1 MPa 235
Absorbce vody (24h, 23 °C, 50% RH) DIN 53495 % 0,2
Smrštivost po formování   % 0,5 až 0,8

Mechanické vlastnosti

  Norma Jednotka Hodnota
Mez pružnosti v tahu ISO 527-2 MPa 70
Poměrné prodloužení při přetržení ISO 527-2 % 4
Modul pružnosti v tahu ISO 527-2 MPa 3200
Modul pružnosti v ohybu ISO 178 MPa 3300
Mez pružnosti v tahu ISO 178 MPa 115
Charpy - zkouška rázové houževnatosti ISO 179-1 kJ/m2 17
Charpy - zkouška vrubové houževnatosti ISO 179-1 kJ/m2 2

Tepelné vlastnosti

  Norma Jednotka Hodnota
Koeficient lineární tepelné roztažnosti DIN 53752 10-5 x K-1 7
Teplota měknutí dle Vicanta (B 50) ISO 306 °C 105
Specifická tepelná kapacita IEC 1006 J/gK 1,47
Tepelná vodivost DIN 52612 W/m.K 0,18
Max. dlouhodobá provozní teplota   °C 70
Max. krátkodobá provozní teplota   °C 90
Degradační teplota   °C > 280

Optické vlastnosti

  Norma Jednotka Hodnota
Světelná propustnost DIN 5036-3 % 92
Index lomu DIN 5036-3 nD 1,492

Elektroizolační vlastnosti

  Norma Jednotka Hodnota
Měrný odpor povrchový IEC 60093 3.1015 - 3.1016
Měrný objemový odpor IEC 60093 Ω.m 1.1013 - 5.1013
Elektrická pevnost IEC 60243-1 kV/mm 10
Diaelektrická pevnost DIN 53481 kV/mm 30
Faktor rozptylu (50 Hz) DIN 53483-2   0,06
Faktor rozptylu (1 KHz) DIN 53483-2   0,04
Faktor rozptylu (1 MHz) DIN 53483-2   0,02
Relativní permitivita (50 Hz) DIN 53483-2   2,7
Relativní permitivita (1 KHz) DIN 53483-2   3,1
Relativní permitivita (1 MHz) DIN 53483-2   2,7
