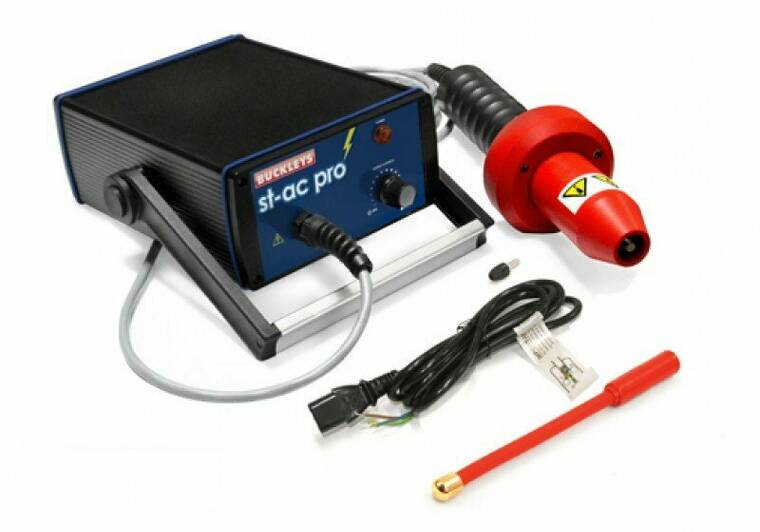

Vysokonapěťový projiskřovací přístroj
ST-AC Pro

slouží ke kontrole svárů plastových nádrží, svarů na potrubí popř. fólií. Testovací rukojeť a řídící jednotku má umístěnou zvlášť. Přístroj lze použít pro kontrolu celistvosti pogumovaného nebo plastového povlaku na kovovém podkladu.

Technický list:

Kontaktujte technického poradce pro toto zboží

Ing. Václav Heinrich

United-Kingdom.png Germany.png

telefon: +420 488 588 472
mobil: +420 608 534 007

vaclav.heinrich@titan-multiplast.cz

Přístroj ke kontrole svárů

Vysokonapěťový projiskřovací přístroj sloužící ke kontrole svárů plastových nádrží, svarů na potrubí popř. fólií. Lze ho použít pro kontrolu celistvosti pogumovaného nebo plastového povlaku na kovovém podkladu.

Vyniká menší opotřebením, bezkontaktní výrobou jisker a velkým množstvím doplňkových kartáčů a elektrod pro kontrolu různých druhů materiálů. Splňuje veškeré evropské direktivy a je určen pro kontinuální práci.

ST-AC Pro dokáže detekovat nedostatky a defekty v nevodivých membránách do tloušťky 30 mm a je široce používán v petrochemickém průmyslu, ve výrobě potrubí, v plastikářském a gumárenském průmyslu.

ST-AC Pro je plně kompatibilní s CE a je dodáván s pružnou sondou 150 mm, která je vhodná pro většinu použití.

Pro specifické aplikace jsou k dispozici izolované prodlužovací tyče, elektrody a příslušenství. Pro zajištění stability výstupního napětí je maximální doporučená velikost elektrody 150 mm pro všechna vysokofrekvenční zařízení.

  • regulovatelné nastavení el. napětí od 10 do 55 kV
  • bezúdržbový, nezávislý na poklesu napětí díky integrovanému řízení stabilizace napětí
  • oddělená řídící jednotka a testovací rukojeť
  • spolehlivý výkon, dlouhodobá životnost
  • snadné a bezpečné držení
  • široký výběr doplňkových kartáčů e elektrod
  • na přání také jako kompletní testovací sada v přenosném kufříku

Použití projiskřovacího přístroje

  • kontrola kvality svarů nádrží, potrubí a fólií
  • kontrola celistvosti povrchů
  • určen pro kontinuelní použití

V souladu s CEN / TC 249 / SC5 / WG2 Zkoušení svařovaných spojů (PREN 13100-4 HV Zkoušení)
Kód zboží: 9027905000


ST-AC Pro nabízíme ve dvou sadách



Standardní sada obsahuje:

  • Jednotka ST-AC Pro s rukojetí zkušební sondy a síťovým kabelem
  • zkušební sondy
  • Flexibilní sonda 150 mm
  • Komplexní návod k použití

Kompletní sada obsahuje:

  • Jednotka ST-AC Pro s rukojetí zkušební sondy a síťovým kabelem
  • Robustní přepravní kufřík
  • 2 x 330 mm prodlužovací tyče
  • Seřizovač jisker
  • Kuželový elektroda sondy
  • 150 mm flexibilní elektroda sondy
  • 50 mm fosfor-bronzová elektroda
  • Gázová elektroda
  • Adaptéry elektrod
  • Komplexní návod k použití


Testovací nástavce a elektrody

Základní ohebná elektroda
délka 330 mm


Prodlužovací tyčka
délka 330mm


Kuželová sonda ST-AC Pro
(PST-100)




Ocelová kartáčová elektroda
šířka 150 mm


Špičatá elektroda


Seřizovač jisker


Mosazný testovací kartáč
šířka 100, 150, 200 mm


Síťovaný testovací kartáč
šířka 250 mm


Metricko-imperiální adaptér


Napájení 220V 50/60 Hz
Výstupní el. napětí regulovatelné 10 až 55 kV / 100 Hz
Max. tloušťka kontrolovaného materiálu 30 mm
Hmotnost (přístroj) 4,05 kg
Rozměr (přístroj) 175x90x235 mm
Hmotnost (sonda) 0,6 kg
Hmotnost (sonda) 300x80 mm
Hmotnost (standardní sada): 6 kg
Rozměr (standardní sada) 370x360x300 mm

Compliant with CEN/TC 249/SC5/WG2 Testing of Welded Joints (PREN 13100-4 HV Testing)
